افت فشار در سیستم های لوله کشی PVC چگونه محاسبه می‌شود؟

افت فشار در سیستم های لوله کشی PVC به کاهش تدریجی فشار سیال هنگام عبور از داخل لوله گفته می‌شود که عمدتا ناشی از اصطکاک بین سیال و جداره داخلی لوله است. برخلاف لوله‌های فلزی، سطح داخلی لوله PVC بسیار صاف است و ضریب زبری پایینی دارد (معمولا ضریب هیزن-ویلیامز حدود C=150 برای آن در نظر گرفته می‌شود)، به همین دلیل افت فشار در آن نسبت به لوله‌های فلزی هم‌قطر به‌طور محسوسی کمتر است. میزان این افت به عواملی چون قطر داخلی لوله، طول مسیر، دبی و سرعت جریان، ویسکوزیته سیال و نوع رژیم جریان (لایه‌ای یا آشفته) بستگی دارد و معمولا با معادلاتی مانند دارسی-وایسباخ یا هیزن-ویلیامز محاسبه می‌شود. اتصالات، شیرآلات و زانویی‌ها نیز افت فشار موضعی اضافه‌ای به سیستم تحمیل می‌کنند که در طراحی دقیق باید لحاظ شوند.

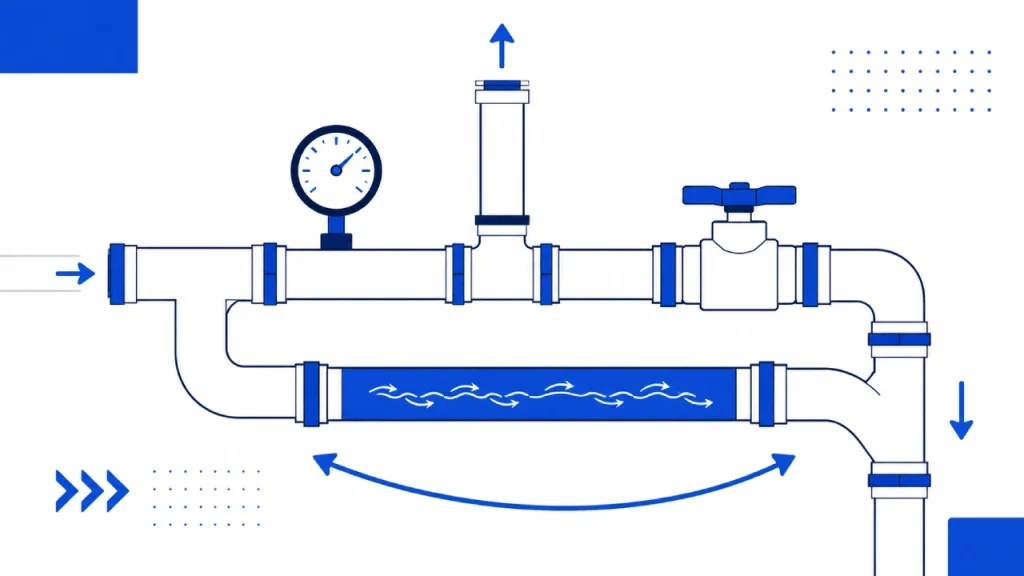

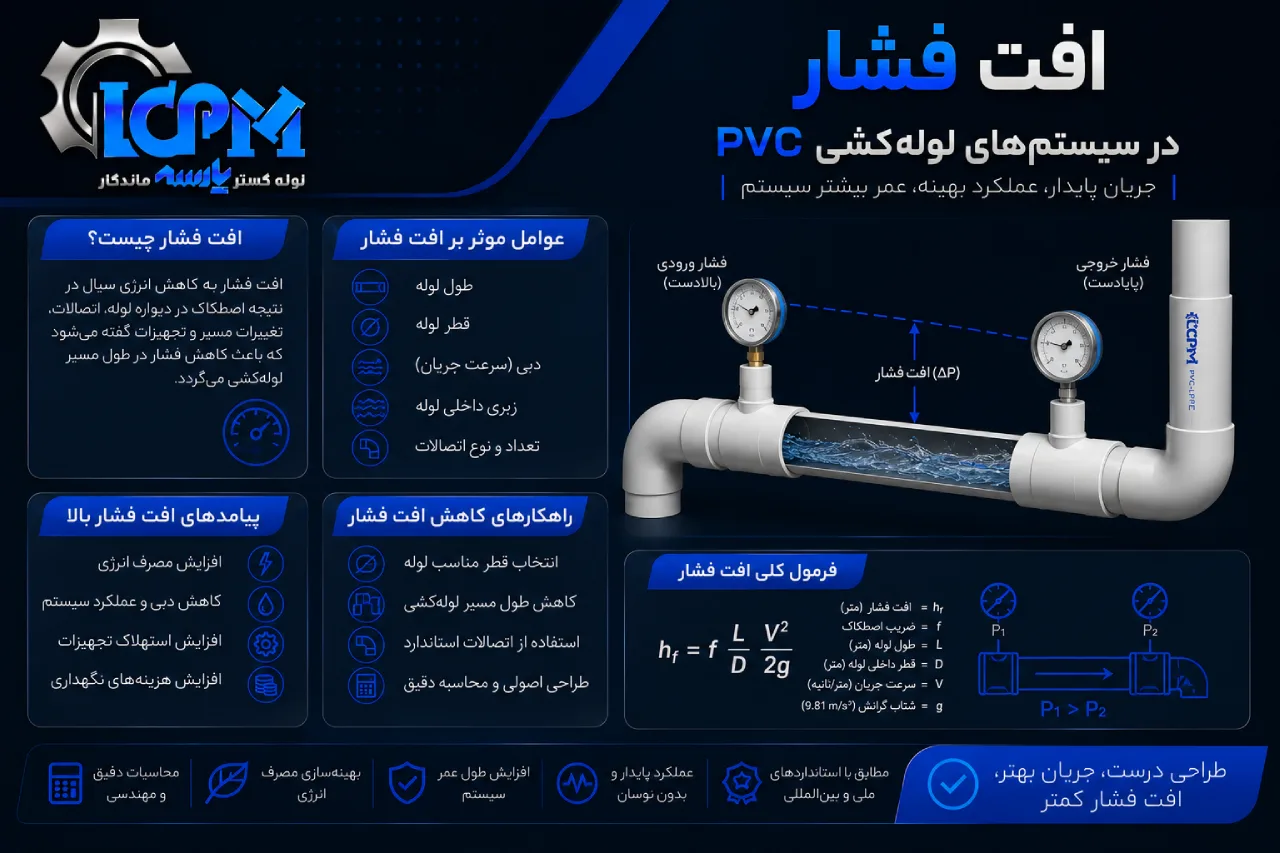

افت فشار در سیستم‌های لوله کشی PVC

افت فشار در سیستم های لوله کشی PVC به کاهش تدریجی فشار سیال هنگام عبور از داخل لوله گفته می‌شود که عمدتا ناشی از اصطکاک بین سیال و جداره داخلی لوله است. برخلاف لوله‌های فلزی، سطح داخلی PVC بسیار صاف است و ضریب زبری پایینی دارد (معمولا ضریب هیزن-ویلیامز حدود C=150 برای آن در نظر گرفته می‌شود)، به همین دلیل افت فشار در آن نسبت به لوله های فلزی هم‌قطر به‌طور محسوسی کمتر است. میزان این افت به عواملی چون قطر داخلی لوله، طول مسیر، دبی و سرعت جریان، ویسکوزیته سیال و نوع رژیم جریان (لایه‌ای یا آشفته) بستگی دارد و معمولا با معادلاتی مانند دارسی-وایسباخ یا هیزن-ویلیامز محاسبه می‌شود. اتصالات، شیرآلات و زانویی‌ها نیز افت فشار موضعی اضافه‌ای به سیستم تحمیل می‌کنند که در طراحی دقیق باید لحاظ شوند.

عوامل مؤثر بر افت فشار در لوله‌های PVC

افت فشار در لوله PVC تابع چند متغیر اصلی است. قطر داخلی لوله مهم‌ترین عامل است؛ کاهش قطر، افت فشار را به‌شدت (تقریباً با توان چهارم تا پنجم قطر) افزایش می‌دهد. طول مسیر لوله رابطه مستقیم با افت فشار دارد؛ هرچه مسیر طولانی‌تر باشد، افت بیشتر است. دبی و سرعت جریان نیز نقش کلیدی دارند، چون افت فشار با توان تقریباً دومِ سرعت افزایش می‌یابد. ویسکوزیته سیال هم در رژیم آرام مستقیماً بر افت فشار اثر می‌گذارد.

عامل	تأثیر بر افت فشار
قطر داخلی لوله	افزایش قطر → کاهش شدید افت فشار
طول مسیر	افزایش طول → افزایش خطی افت فشار
دبی/سرعت جریان	افزایش سرعت → افزایش افت فشار با توان دوم تقریبی
ویسکوزیته سیال	افزایش ویسکوزیته → افزایش افت فشار در جریان آرام

فرمول‌های محاسبه افت فشار: دارسی-وایسباخ در برابر هیزن-ویلیامز

دو معادله رایج برای محاسبه افت فشار در لوله PVC وجود دارد. معادله دارسی-وایسباخ عمومی‌تر است و برای هر سیال و در هر دو رژیم جریان آرام و آشفته کاربرد دارد؛ در این معادله افت فشار تابعی از ضریب اصطکاک، طول، قطر، چگالی و سرعت سیال است. معادله هیزن-ویلیامز ساده‌تر و مخصوص جریان آب در دمای معمولی است و به‌جای ضریب اصطکاک از یک ضریب تجربی به نام C استفاده می‌کند که برای لوله PVC معمولاً برابر ۱۵۰ در نظر گرفته می‌شود؛ هرچه C بزرگ‌تر باشد، لوله صاف‌تر و افت فشار کمتر است.

ضریب زبری (Roughness Coefficient) در PVC و مقایسه با فلز

زبری مطلق (ε) سطح داخلی لوله یکی از عوامل تعیین‌کننده ضریب اصطکاک در جریان آشفته است. لوله PVC با زبری مطلقی در حدود ۰٫۰۰۱۵ میلی‌متر، یکی از صاف‌ترین سطوح را در میان مصالح رایج لوله کشی دارد.

نوع لوله	زبری مطلق تقریبی (mm)
PVC	۰٫۰۰۱۵
فولاد معمولی (Commercial Steel)	۰٫۰۴۵ تا ۰٫۰۴۶
فولاد گالوانیزه	۰٫۱۵
چدن قدیمی/خورده‌شده	۰٫۱۵ تا ۴

آنچه در عمل بر ضریب اصطکاک اثر می‌گذارد، «زبری نسبی» (ε تقسیم بر قطر داخلی) است، نه زبری مطلق به‌تنهایی؛ در نتیجه در لوله‌های با قطر بزرگ، حتی زبری فلز هم اثر کمتری نسبت به لوله‌های کوچک‌قطر دارد.

رژیم جریان آرام و آشفته و تأثیر آن بر افت فشار

نوع رژیم جریان با عدد رینولدز (Re) مشخص می‌شود. در رینولدزهای کمتر از حدود ۲۳۰۰، جریان آرام (لایه‌ای) است و ضریب اصطکاک تنها تابع عدد رینولدز است (f = 64/Re) و به زبری سطح لوله وابسته نیست. در رینولدزهای بالاتر از حدود ۴۰۰۰، جریان آشفته (Turbulent) می‌شود؛ در این حالت ضریب اصطکاک هم به عدد رینولدز و هم به زبری نسبی سطح لوله بستگی دارد و معمولاً با معادله کولبروک-وایت محاسبه می‌شود. بیشتر کاربردهای عملی لوله کشی PVC در سرعت‌های معمول، در محدوده جریان آشفته قرار می‌گیرند.

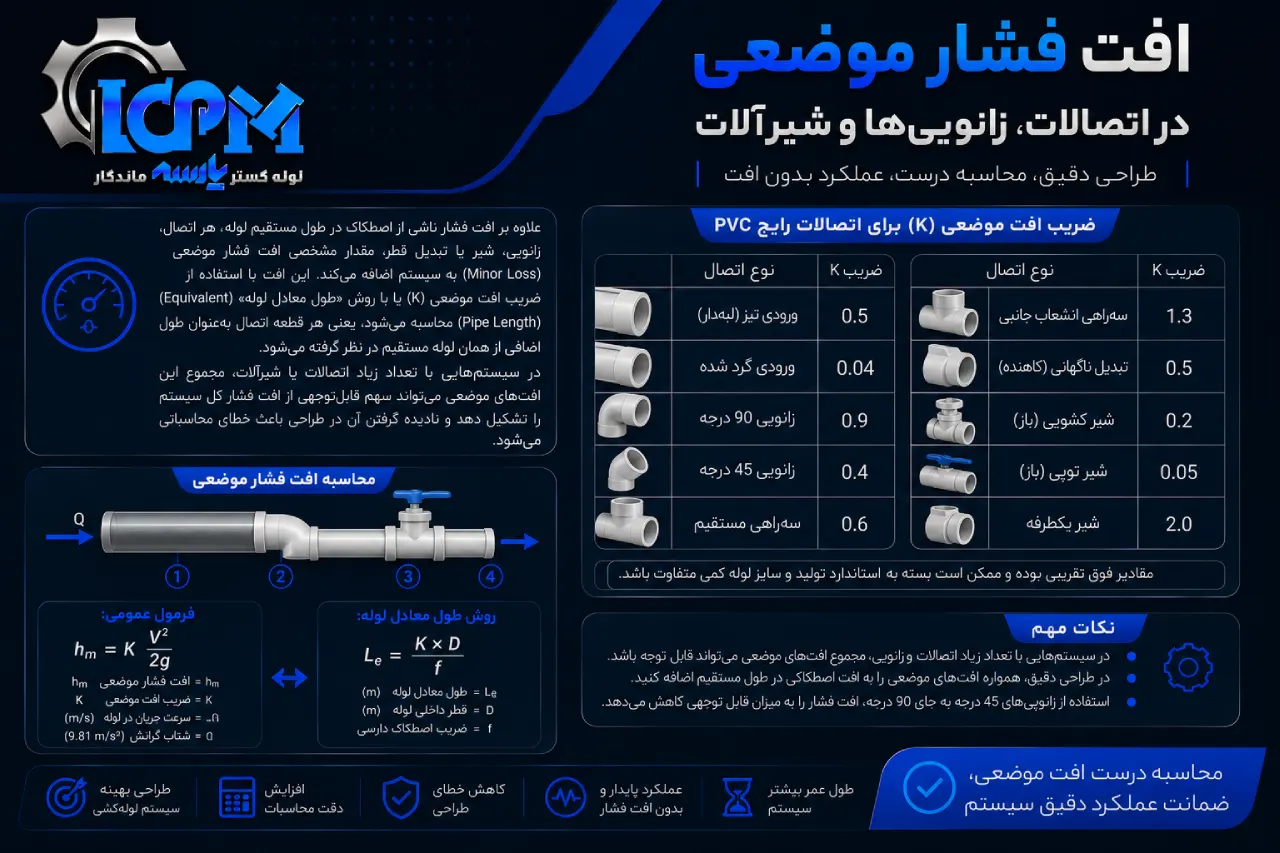

افت فشار موضعی در اتصالات، زانویی‌ها و شیرآلات

علاوه بر افت فشار ناشی از اصطکاک در طول مستقیم لوله، هر اتصال، زانویی، شیر یا تبدیل قطر، مقدار مشخصی افت فشار موضعی (Minor Loss) به سیستم اضافه می‌کند. این افت با استفاده از ضریب افت موضعی (K) یا با روش «طول معادل لوله» (Equivalent Pipe Length) محاسبه می‌شود، یعنی هر قطعه اتصال به‌عنوان طول اضافی از همان لوله مستقیم در نظر گرفته می‌شود. در سیستم‌هایی با تعداد زیاد اتصالات یا شیرآلات، مجموع این افت‌های موضعی می‌تواند سهم قابل‌توجهی از افت فشار کل سیستم را تشکیل دهد و نادیده گرفتن آن در طراحی باعث خطای محاسباتی می‌شود.

مقایسه افت فشار در لوله Schedule 40 و Schedule 80

Schedule 40 و Schedule 80 دو استاندارد ضخامت جداره برای لوله PVC هستند. در یک قطر اسمی یکسان، لوله Schedule 80 جداره ضخیم‌تری دارد و در نتیجه قطر داخلی آن کوچک‌تر از Schedule 40 است.

مشخصه	Schedule 40	Schedule 80
ضخامت جداره	کمتر	بیشتر
قطر داخلی (در قطر اسمی یکسان)	بزرگ‌تر	کوچک‌تر
سرعت جریان (در دبی یکسان)	کمتر	بیشتر
افت فشار (در دبی یکسان)	کمتر	بیشتر
مقاومت فشاری	کمتر	بیشتر

به همین دلیل، برای دبی یکسان، لوله Schedule 80 معمولاً افت فشار بیشتری نسبت به Schedule 40 دارد؛ در مقابل، مقاومت آن در برابر فشار کاری و ضربه‌های مکانیکی بالاتر است و در کاربردهای صنعتی یا فشار بالا ترجیح داده می‌شود.

سرعت مجاز جریان در لوله PVC و رابطه آن با افت فشار

سرعت جریان سیال در لوله PVC مستقیما با افت فشار مرتبط است؛ هرچه سرعت بالاتر باشد، افت فشار به‌صورت تقریبا درجه دوم افزایش می‌یابد. به همین دلیل در اکثر منابع فنی توصیه می‌شود سرعت جریان آب در لوله PVC از حدود ۵ فوت بر ثانیه (تقریبا ۱٫۵ متر بر ثانیه) تجاوز نکند. عبور از این سرعت، علاوه بر افزایش افت فشار، می‌تواند باعث ایجاد صدا، ارتعاش، ضربه قوچ (Water Hammer) و فرسایش زودرس اتصالات و لوله شود.

راهکارهای عملی برای کاهش افت فشار در طراحی سیستم لوله کشی

برای کاهش افت فشار در سیستم لوله کشی PVC چند اقدام طراحی مؤثر است: انتخاب قطر لوله متناسب با دبی طراحی (نه صرفا کمترین قطر ممکن)، کوتاه نگه داشتن طول مسیر و کاهش تعداد پیچ و خم‌های غیرضروری، استفاده از زانویی‌ها و اتصالات با شعاع بزرگ‌تر به‌جای زوایای تند، محدود نگه داشتن سرعت جریان در بازه توصیه‌شده، و انتخاب شیرآلات با کمترین ضریب افت موضعی ممکن. رعایت این نکات در مرحله طراحی، هم مصرف انرژی پمپاژ را کاهش می‌دهد و هم عمر مفید سیستم را افزایش می‌دهد.
